一、視頻光學接觸角測量儀的測試方法有哪些，各自的優勢與缺點分析？

（1）簡單幾何算法：量角器法和寬高法（圓法或θ/2）法。量角器法采用一條直線傾斜并判斷其是否相切于液滴輪廓的方式分析接觸角值。而寬高法則假設液滴輪廓符合一個圓弧曲線，即假設液滴為球冠的一部分。因而，寬高法有時也被稱為小球完法。此時，通過圓弧的寬與高，并采用反三角函數計算出接觸角值。

本方法的優勢：

人眼觀測即可。

采用軟件全自動測試時，速度快。
本方法的缺陷：

測值誤差大，重復性不好，精度不高，量角器法通常為2度甚至更高，寬高法時為1度左右；

受人為因素影響較大，特別是量角器法，每個人的判斷依據均不同，因而無法形成一個可接受的共識結果。而寬高法在像素的選擇時，因判斷像素點少，精度很難達到很高；

易受噪聲點影響，特別是采用寬高法自動分析時，背景的噪聲會明顯影響到測值結果；

受液滴體積的影響。因其小球冠的前提假設，大液滴明顯存在重力影響，測值結果存在偏差。還有一個不被重視的情況為，在接觸角大于80度或超疏水材料（150度以上）時，事實上小液滴（2uL或1uL），液滴形狀也因重力而改變。
（２）圓法，橢圓法：具體測試過程為：拍攝液滴輪廓圖像，采用圖像識別技術擬合圖像的邊緣，提取邊緣曲線的坐標，將坐標曲線與曲線方程進行最小二乘擬合，從而得到最終的方程曲線。在得到曲線方程后，在接觸的兩端點處求導并進而得到接觸角值。
本系列算法的優點：

易被理解和接受。本系列算法涉及的專業知識有限，只涉及簡單的幾何以及高數知識，所以，易于被使用者所理解；

測試精度較高，通常而言，在控制液滴量的情況下，且擬合曲線與輪廓曲線重合度高時，精度可達0.5°(圓擬合或橢圓擬合)；

圓擬合法以及橢圓擬合法不易受背景噪聲點影響，自動擬合的成功率較高。特別是圓擬合法，在5度以內的接觸角測試時，是首選算法。
本系列算法的缺點：

受液滴大小或重力影響較大，特別是圓擬合法；

橢圓擬合法擬合10度以內接觸角值以及特殊情況下的接觸角值（如150度以上超疏水材料的接觸角值等，此時的重力影響已經影響到輪廓，特別是中心線以下的輪廓與以上部分不再對稱時）；

無法真實表征界面化學現象，如化學多樣性、重力的體現、界面化學的三明治效應等；

無法擬合非軸對稱圖像，除橢圓能夠擬合部分非軸對稱的圖像以及切線法外。

（3）Young-Laplace方程擬合法：將Young-Laplace方程引入到接觸角及界面張力（表面張力）的測試過程中，從而綜合考慮到了重力、浮力、界面張力等各個因素的影響，也更為真實的表征了固－液－氣或固－液－液三相體系的界面化學現象。相較于如上兩個類別的算法，其測值精度、重復性均比較高。本方法的具體實施過程為：拍攝液滴輪廓圖像，采用圖像識別技術提取圖像邊緣并得到坐標點，用坐標點擬合Young-laplace方程并得到表面張力值、體積值、表面積值以及接觸角值等參數。

本方法的缺點：

對外形的要求清晰度很高，外觀輪廓不清晰會影響到測試的數據。

對于小接觸角值，如低于3度以下時，因采用的擬合邊緣不夠，精度一般。
本方法的優點：

可以修正重力、浮力對接觸角測值的影響，不受液滴體積的影響，精度高，重復性好；

可以用于超疏水材料的接觸角值，特別是針對大于80度以上的接觸角值測值，擬合度非常高；（3）可以真實反應固－液－氣或固－液－液三相體系的接觸角值。
（4）微分圓法，微分橢圓法

本方法由晟鼎精密研發，即能優化普通圓法，橢圓法的不足之處，對于大小角度的測試數據，大限度的接近真實數據。但目前被應用的儀器很少。

二、視頻光學接觸角測量儀的進樣器如何清洗？視頻光學接觸角測量儀進樣量的范圍是多少？

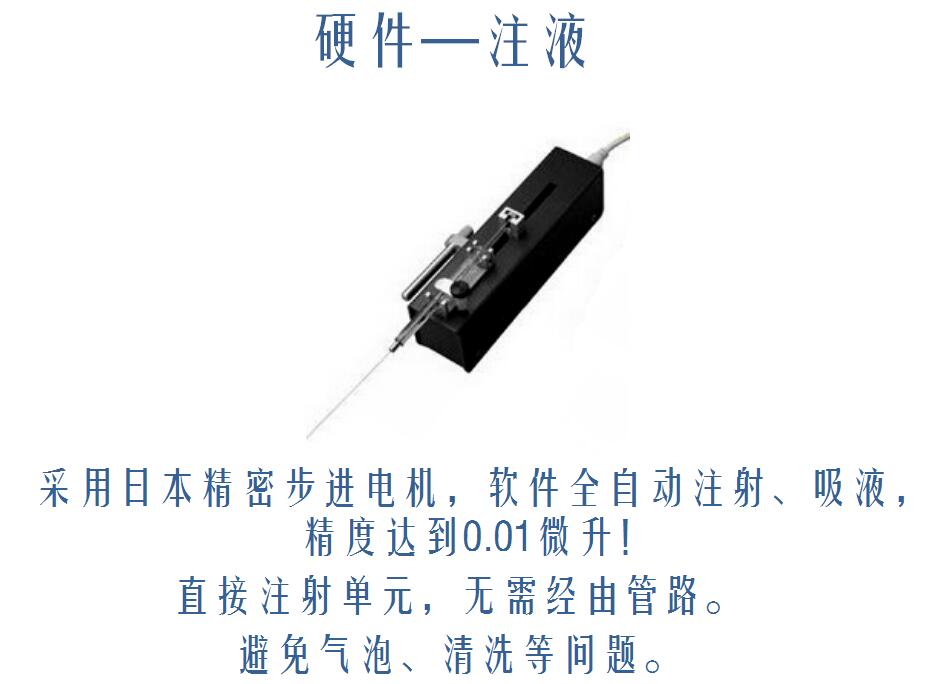

　　進樣器和針頭屬于消耗品，可采用超聲波清洗機清洗。若進液為膠水等清洗不掉的樣品，則建議一次性使用，以免交叉污染。測試接觸角值之前或測試界面張力之前，建議先用蒸餾水判斷一下進液器以及針頭是否干凈。具體判斷方法為采用懸掛滴法，測試水的表面張力值。接觸角測試儀的進液器的材質包括了多個部分，如針管、頂針、針頭、密封件等。針頭的材質分為聚四氟乙烯、不銹鋼、塑料等。針頭同時存在不同粗細針頭的選購問題。晨鼎精密提供幾種不同規格的針頭。為了防止氣泡產生，請使用快推慢抽的方式。

三、視頻光學接觸角測量儀的檢測樣品臺上是否需要薄膜等輔助耗材？

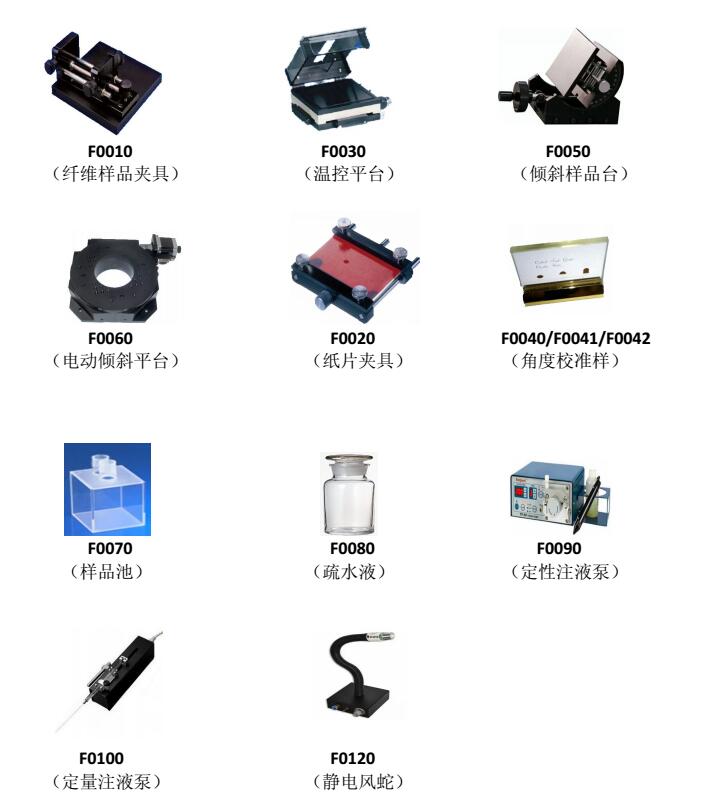

　　在樣品臺保持干凈的條件下，不需要輔助耗材。但是，如果樣品臺無法保持干凈或對測試要求較高時，建議采用載玻片等玻璃或薄膜等耗材進行保護，以免二次污染而影響測值。以下是晟鼎精密提供給客戶在測量一些特殊樣品測試時，需要用到相應配件。

四、視頻光學接觸角測量儀的表面張力或界面張力的測定原理？
　　采用懸滴法，液滴在針頭下面形成一個懸著的液滴。這個液滴的形狀符合Young-Laplace方程。擬合方法即可得到表面張力值。目前我們的算法為第四代算法，精度與敏感度較高。而國外的均是第二代算法，國內是第一代算法。

五、視頻光學接觸角測量儀的相機是自動調焦不是手動？

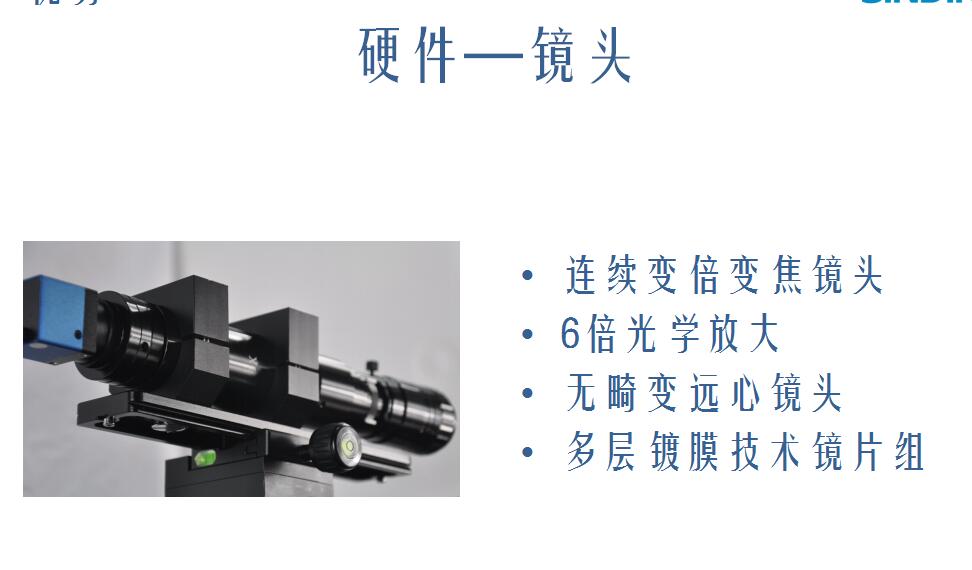

　　目前通常標配的相機是手動對焦，我們同時提供自動對焦的鏡頭供選購。連續變倍變焦箭頭，6倍光學放大，無畸變遠心鏡頭，多層鍍膜技術鏡片組，黑白成像，更接近測試液體邊框。

?

六、視頻光學接觸角測量儀的光源部分詳細構造？

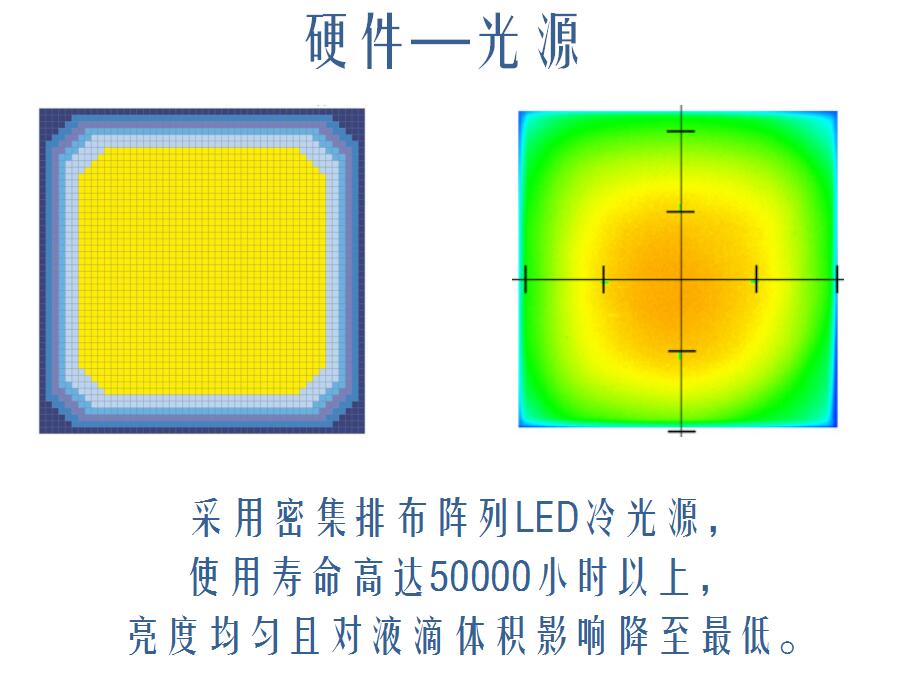

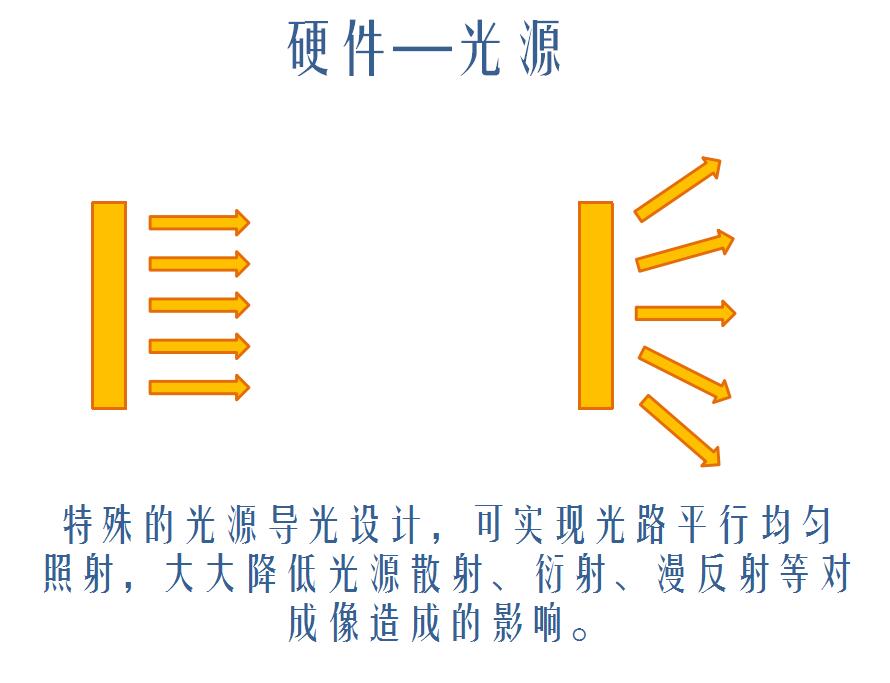

　　光源密集排布陣列LED冷光源，使用壽命高達5萬小時，亮度均勻且對液滴體積影響降到最低，同時大大降低光源散射，衍射，漫反射等對成像造成的影響。這樣可以滿足測試吸水材料、動態界面張力測試、動態接觸角測試、滾動角測試等各種復雜要求。

?

七、視頻光學接觸角測量儀的相機主機本身是否有內存，以滿足高速成像空間較大的需求？

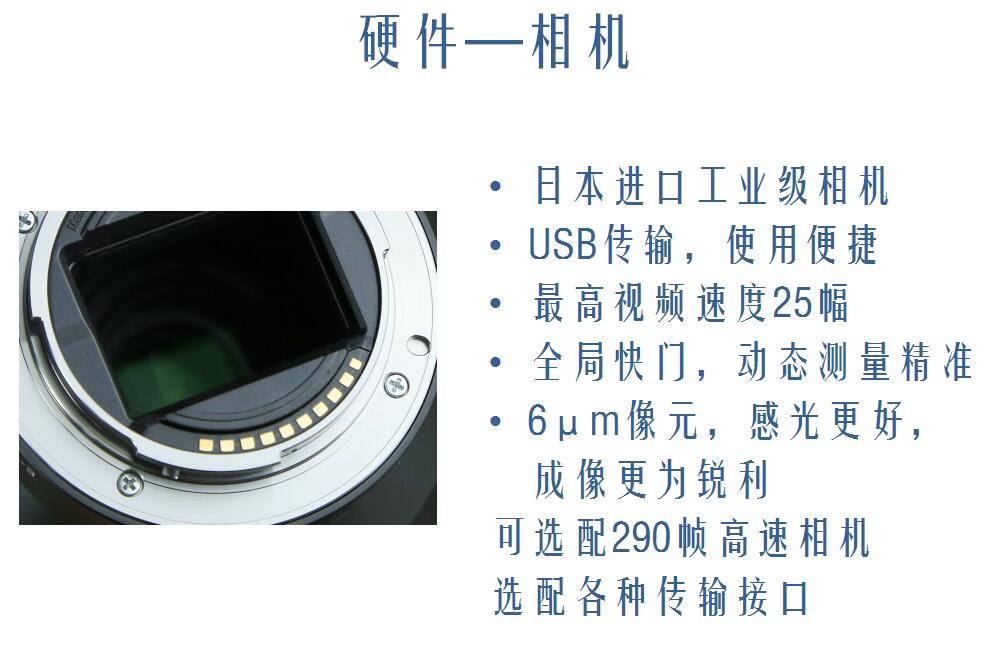

　　可以升級高速攝像機帶內存的，工業級相機可以通過USB數據傳輸，最高視頻速度每分種25楨。做靜態動態處理時測量精準，同時可選配29.楨調整相機和其它傳輸接口。

八、是否可提供現場考察？
　　晟鼎精密非常歡迎用戶現我們的現場實驗室參觀。視頻光學接觸角測量的選購涉及非常多的專業知識和選購技巧，針對用戶的應用也有非常多的解決方案。用戶親臨現場也可以對儀器的測試精度、操作方便、技術人員的專業知識、服務等各個方面進行綜合選型比較，以便選購一臺符合要求測試要求、買得放心的儀器。
