? ?接觸角是表征液體在固體表面潤濕性的重要參數之一，由它可了解液體在一定固體表面的潤濕程度，接觸角測定在礦特浮選，注水采油，洗滌，手機玻璃，LED支架，大屏幕等方面都有廣泛的作用。決定和影響潤濕作用和接觸角的因素有很多，如，固鉗的液體的性質及雜質，添加物的影響，固體表面的粗糙程度，不均勻性的影響，表面污染等。原則上說，極性固體易為極性液體所潤濕，而非極性固體易為非極性液體所潤濕。玻璃是一種極性固體，幫易為水潤濕，對于一定的固體表面，在液相中加入表面活性物質?？筛纳茲櫇裥再|(zhì)，并且隨著液體和固體表面接觸時間的延長，接觸角有逐漸變小趨于定值的趨勢，這是由于表面活性物質在各界面上的吸附的結果。

? ? 接觸角的定義：

? ? 界面化學辦稱表面化學。所謂。界面”即相界面，是指三體（氣體，液體，固體）之間的極薄的邊界層，共性質與品種取決于組成該系統的兩體相的聚集狀態。一般可按物質三態-固態、液態和氣態一將界面劃分為下列五種類型：

????液-氣， ?液-液， ?固-氣， ?固-液， ?固-固。

? ? ? 1 、小于180度大于90度為不潤濕，叫疏水潤濕角，也叫憎水?

? ? ? 2 、小于90度大于0度為部分潤濕或有限潤濕。也叫親水潤濕角?

? ? ? 3、完全潤濕，這種情況沒有接觸角產生。

? ? 通常所說的疏水性表面是指與水開成較大接觸角和低浸溫?zé)岬谋砻妗?/span>

? 固體表面的吸附作用，固體表面的特點：

? ? ?和液體一樣，固體表面上的原子或分子的力場也是不均衡的，所以固體表面也有表面張力和表面能，但固體分子或原子不能自由移動。因此，固體表面分子移動困難：固體表面不象液體那樣易于縮小和變形，因此，固體表面張力的直接測定比較困難，任何表面都有自發降低表面能的傾向，由于固體表面難于收縮，所以只能靠降低界面張力的辦法來降低表面能，這也是固體表面能產生吸附作用的根本原因，當然固體表面上的分子或原子不能移動也不是絕對的，在高壓下幾乎所有金屬表面上的原子都會流動，在高溫接觸熔點時，許多固體表面上的高峰 棱角都會變得鈍些，或以生熔結現象，在加工或晶體形成過程中，晶體的外表面總要取自由焓最低的晶面才最穩定。

?

??接觸角測試方法，接觸角測試步驟解析：

滴液

調節載物臺的上下移動接液

按2鍵測試接觸角大小

判斷角度大小

小于20度使用圓環法進行測量

大于20度使用大橢圓法進行測量

滴液進行下一位置的測試

是否是測試樣品

記錄數據

生成報告存檔

關閉儀器軟件及電腦

接觸角測量儀操作過程中常見的問題，及處理方式

打開設備

打開攝像頭

調節光源亮度

是否有圖像

無圖像的情況：１、凋節鏡頭的上下，傾斜。２、調節針頭的上下，左右，使軟件上可以看到有針頭。

有圖像的情況：判斷圖像是否清晰，如果圖像不清晰，調節鏡頭前后的位置，使軟件上可以看到清晰的圖像。

圖像是否水平

圖像未呈水平狀態：①.把平整物體的左邊邊沿放在針頭正下方

②.在軟件上可以看到物體清晰的圖像

③.在軟件上雙擊鼠標左鍵，使基準線在物體的輪廓線附近，通過鍵盤的↑↓鍵進行微調，使基準線在輪廓線的最高點

④.旋轉鏡頭后面的CCD，使基準線與輪廓線的水平度重合。

?接觸角測量儀實驗報告：

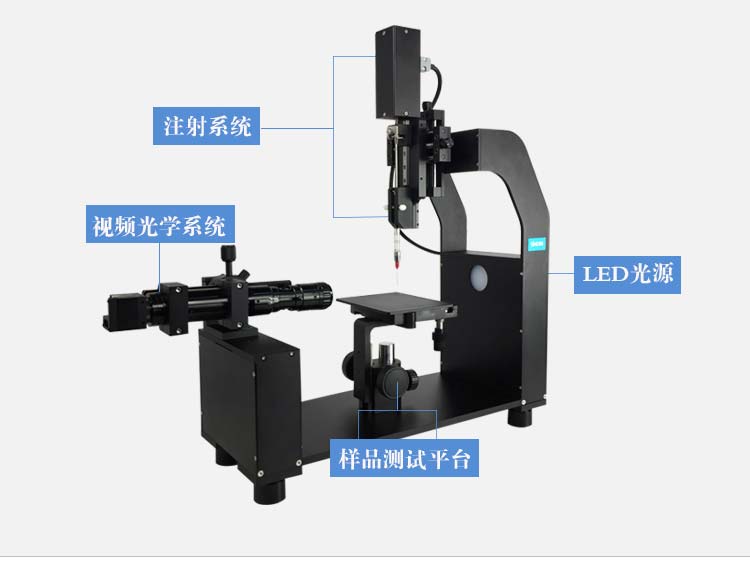

測試儀器：接觸角測量儀SDC-100

? ?接觸角測量方法：

? 采用視頻外觀輪廓分析方法，測量液體與固體之間的接觸角，測量固體表面能，測量液體的表界面/界面張力。廣泛應用在材料，化學化工，玻璃制造，觸摸屏檢測，電路板行業。

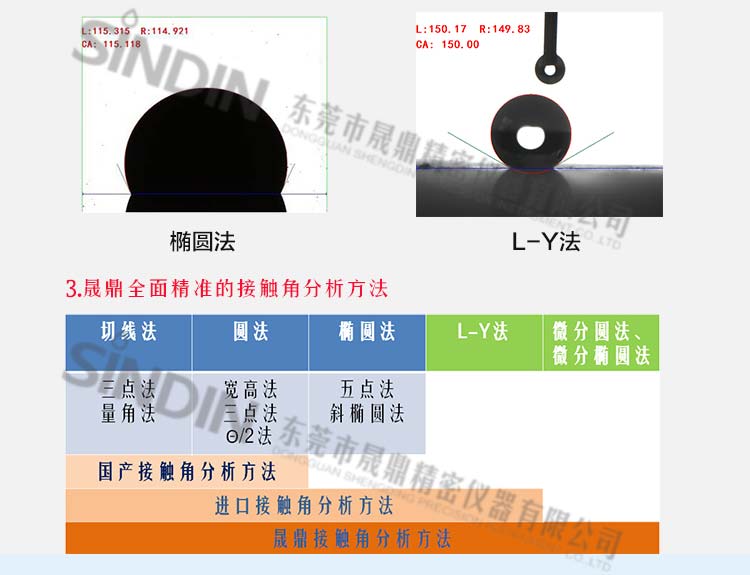

? ?切線法：量角器原理

寬高法(量高法或Θ/2法)手動畫出液滴的高度和接觸面寬度，通過反三角函數求出其接觸角(0.3ul或低角度時可使用)

三點法/五點法：手動三點(圓法)擬合，五點(橢圓法)擬合

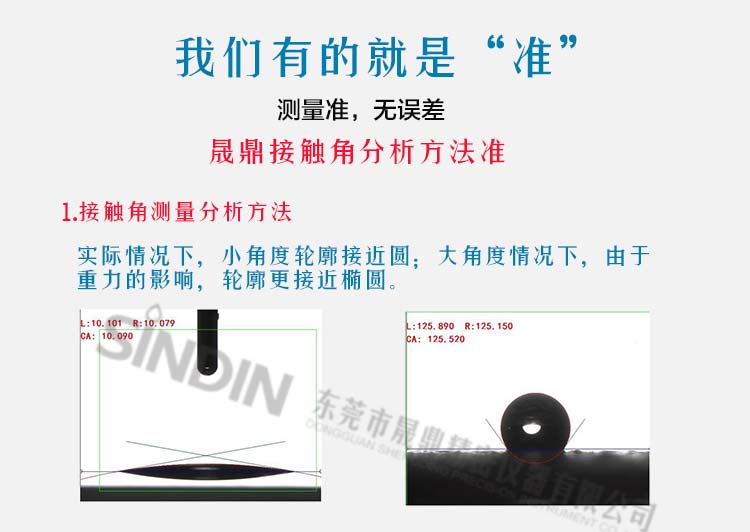

圓法：圖像處理計算出輪廓上所有點坐標，以圓的方式進行擬合計算角度，角度小于20°時使用

橢圓法：圖像處理計算出輪廓上所有點坐標，以橢圓(斜橢圓)的方式進行擬合，角度大于20°時使用

微分圓法：圖像處理計算出輪廓上所有點坐標，再細分以圓的方式進行擬合計算角度

微分橢圓法：圖像處理計算出輪廓上所有點坐標，再細分以橢圓的方式進行擬合計算角度

? ? ? ? L-Y法：大于120度

? 接觸角的測定實驗報告：

??我們以亞克力為樣品，在經過等離子處理前的測試報告：

? 試驗圖片

?

?

?

? 清洗后的亞克力板報告數據

?

?

?
